Топографические знаки для школьников. Обозначения в картинках на карте местности

Топографические знаки важны для понимания карт и ориентирования, особенно для школьников, начинающих осваивать чтение карт. В статье рассмотрим основные обозначения в виде картинок, что поможет учащимся запомнить и распознавать элементы на карте. Знание топографических знаков развивает пространственное мышление и является необходимым навыком для безопасного передвижения в природе и городе.

Что такое топографические знаки

Топографические знаки для школьников представляют собой систему условных символов, используемых для отображения различных объектов, явлений, а также их характеристик и количества.

Например, знак «вырубка леса» указывает на место и масштаб проводимых работ. А по символу «обрыв» можно определить, насколько высота данного участка отличается от окружающей местности.

Врачи подчеркивают, что знание топографических знаков и обозначений на картах является важным навыком для школьников. Это умение не только развивает пространственное мышление, но и помогает формировать навыки ориентирования в окружающем мире. В современных условиях, когда дети все чаще проводят время в виртуальной реальности, способность читать карты становится особенно важной.

Специалисты отмечают, что визуальные символы, такие как обозначения рек, дорог, лесов и других объектов, способствуют более быстрому восприятию информации и её запоминанию. Кроме того, это знание может оказаться полезным в экстренных ситуациях, когда требуется быстро найти выход или помощь. Врачи акцентируют внимание на том, что обучение топографии должно быть интерактивным и увлекательным, чтобы заинтересовать детей и сделать процесс обучения более эффективным.

Эксперты в области географии и образования подчеркивают важность топографических знаков для школьников, так как они служат основным инструментом для понимания карт и ориентирования в местности. Обозначения в картинках помогают учащимся быстро распознавать ключевые элементы, такие как реки, дороги, леса и населенные пункты. Это не только развивает пространственное мышление, но и способствует формированию навыков навигации. Кроме того, визуальные символы делают изучение карт более увлекательным и доступным, что особенно важно для младших школьников. Понимание топографических знаков закладывает основы для дальнейшего изучения географии и экологии, а также помогает детям лучше ориентироваться в окружающем мире.

Карты, используемые в туризме. Условные знаки спортивных и топографических карт

Зачем нужны

Топографические знаки применяются в картографии для карт местности. Обычно это схематичное изображение небольших территорий, например, нескольких сёл какого-либо района или лесных пространств.

Топографические карты представляют особую ценность для туристов, геодезистов, географов, гидрометеорологов  и жителей описанной местности. Учащиеся школ учатся читать картографические данные, ведь топографические карты являются самым простым и наиболее эффективным обучающим материалом.

Интересные факты

Вот несколько интересных фактов о топографических знаках и их значении для школьников:

1. Универсальность символов: Топографические знаки на картах разработаны так, чтобы быть понятными независимо от языка. Например, символы для рек, дорог и лесов имеют одинаковое значение на картах разных стран, что облегчает навигацию для путешественников и исследователей.

2. Историческое развитие: Первые топографические карты появились еще в древности, и их знаки использовались для обозначения важных объектов, таких как крепости и водоемы. Со временем, с развитием картографии, были введены стандартизированные символы, которые используются и сегодня.

3. Цветовая кодировка: На топографических картах используются не только символы, но и цветовая кодировка. Например, синий цвет обычно обозначает водные объекты, зеленый — леса и растительность, а коричневый — возвышенности и рельеф. Это помогает быстро ориентироваться в местности и понимать, какие природные объекты находятся на карте.

Военная топография описание фрагмента топографической карты

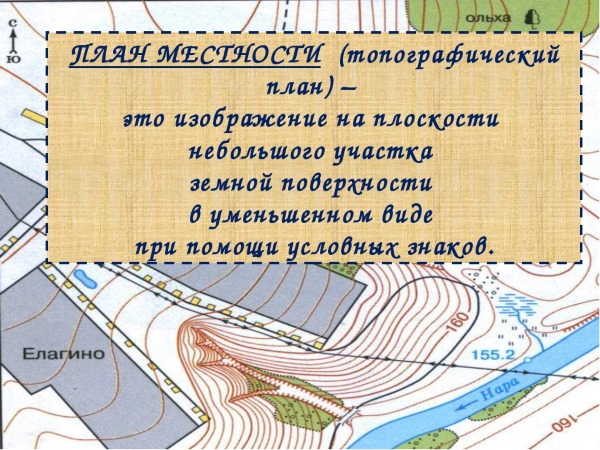

Как создаются топографические планы местности

Перед тем как приступить к созданию топографической карты определённой территории, геодезисты проводят её детальное исследование. Одним из наиболее эффективных способов изучения пространства является аэрофотосъёмка, которая позволяет точно определить расположение объектов.

Одним из популярных и удобных видов является контурно-комбинированный снимок. На таком изображении рельеф обозначается горизонталями. Стереотопографическая съёмка отличается тем, что географы делают множество снимков одной и той же местности с разных ракурсов. Затем эти фотографии накладываются друг на друга, что позволяет получить более объёмное представление.

На самой местности картографы осуществляют измерения с помощью таких инструментов, как мензула и кипрегель. С их помощью геодезисты определяют высоты ключевых точек ландшафта. После завершения всех необходимых измерений изображение карты создаётся с использованием компьютерных программ, а затем осуществляется печать.

Топографические знаки имеют значительное значение в обучении школьников основам картографии и ориентирования. Многие преподаватели отмечают, что визуальные символы на картах помогают детям лучше усваивать информацию о местности. Например, изображения рек, гор, дорог и населённых пунктов делают карту более доступной и наглядной. Ученики часто говорят, что благодаря картинкам им легче запомнить расположение важных объектов. Кроме того, использование топографических знаков способствует развитию пространственного мышления и навыков навигации. Многие родители также подчеркивают, что изучение карт пробуждает интерес к географии и окружающему миру, что, в свою очередь, формирует у детей более широкое понимание природы и культуры различных регионов.

Условные обозначения на топографической карте

Топографические знаки для школьников, которые наносят на карты в атласах, являются самыми распространёнными, основными, наиболее необходимыми. Эти знаки легко воспринимаются и хорошо запоминаются.

Распространенные знаки на топографической карте и их значения

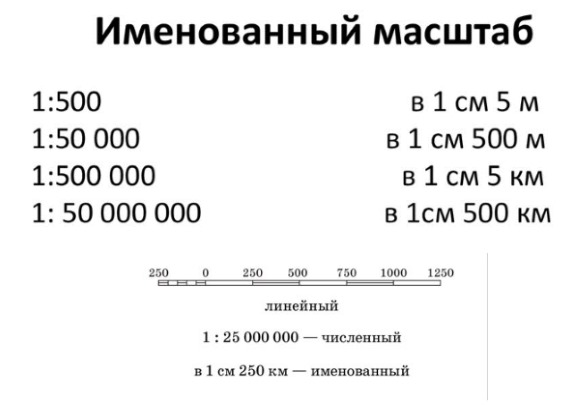

Одним из ключевых элементов картографии является масштаб. Каждая карта содержит этот важный символ.

Масштаб показывает, какое реальное расстояние соответствует 1 см на карте. Обычно планы местности имеют крупный масштаб — до 1:10000. Топографические карты, в свою очередь, отображаются в масштабе от 1:25000 до 1:500000.

Топографические знаки делятся на несколько категорий:

1. опорные и населённые пункты;
2. промышленные и сельскохозяйственные объекты;
3. социокультурные учреждения;
4. инфраструктура;
5. водоёмы;
6. рельеф и ландшафт;
7. почвы и флора.

К категории опорных и населённых пунктов относятся знаки, обозначающие как жилые, так и нежилые здания, например, «разрушенные строения». Часто также указываются размеры объектов с помощью небольших числовых обозначений. Опорные пункты включают в себя знаки высот, геодезических станций и другие важные точки.

Промышленные символы обозначают заводы, фабрики, лесозаготовительные базы и подобные объекты. Сельскохозяйственные знаки показывают, как используется территория, например, «пасека» или «загон для скота».

К социокультурным символам относятся знаки, указывающие на наличие школ, клубов, библиотек и других учреждений. Эти обозначения помогают понять, какие организации располагаются на данной территории. Топографические знаки, относящиеся к инфраструктуре, показывают тип дорог, существующих в этом районе, будь то высокоскоростные магистрали или обычные лесные тропы.

Знаки, обозначающие водоёмы, указывают на источники воды на территории. С их помощью можно определить, является ли местность болотистой или подвержена затоплению.

Топографические знаки, отражающие рельеф, показывают перепады высот, что особенно важно для гористых районов. Знаки, касающиеся «грунтов и флоры», помогают узнать о типах почвы на данной территории, их пригодности для сельского хозяйства, а также о видах животных, обитающих в этом регионе.

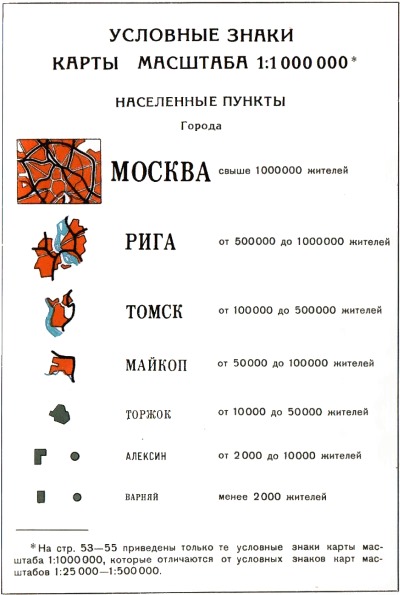

Опорные и населенные пункты

Знаки, относящиеся к группе опорных и населённых пунктов – одни из наиболее необходимых. По этим знакам можно сориентироваться и выйти к населённому пункту или найти наиболее близкорасположенный пункт, где ему окажут помощь.

Топографические знаки этого типа важны для школьников в изучении географии. В таблице представлены разновидности топографических знаков, которые относят к этой группе.

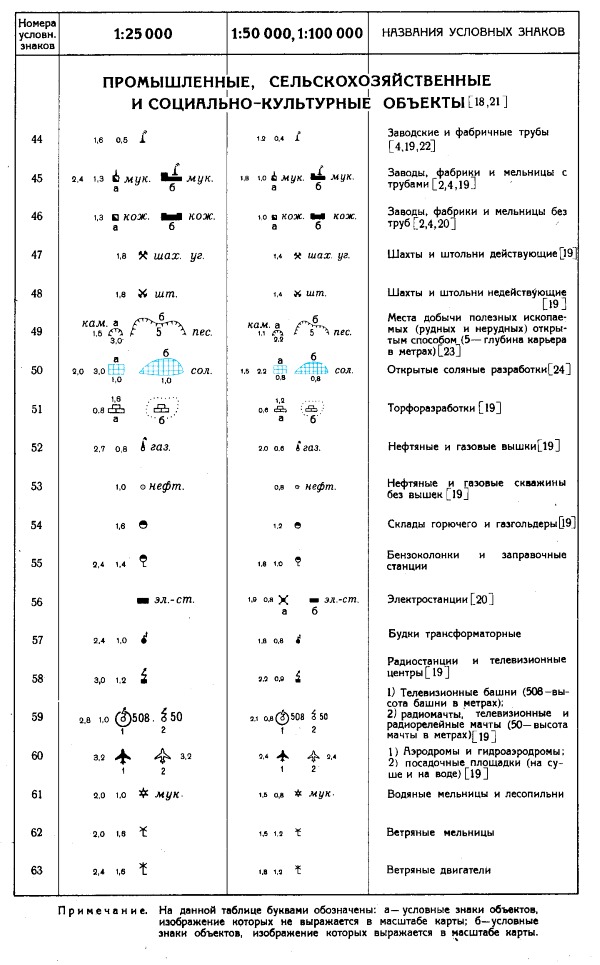

Промышленные и сельскохозяйственные объекты

Топографические символы, предназначенные для школьников и относящиеся к категории промышленных и сельскохозяйственных объектов, включают в себя знаки, которые указывают на заводы, фабрики и мельницы. Широкий спектр знаков этой категории позволяет детально отразить специфику каждого предприятия.

Наиболее часто встречающиеся символы:

• знаки для заводов, фабрик и мельниц;
• шахты и штольни;
• места добычи полезных ископаемых;
• соляные разработки;
• торфяные разработки;
• склады;
• автозаправочные станции.

Аэродромы и аэропорты обозначаются символом в виде самолета. Электростанции обозначаются сокращением «эл. ст.» или крестиком.

Социокультурные объекты

Условные знаки, которые относятся к этой группе, обозначают разнообразные культурные объекты, образовательные учреждения, административные органы и органы управления. Обозначенные на планах местности и топографических картах социокультурные объекты помогают понять, насколько развит описываемый регион.

Эти обозначения могут быть очень полезны для туристов. Знаки этой группы будут полезны школьникам для выполнения разнообразных заданий на уроках географии: определение расстояние от одного объекта до другого, умение находить на планах необходимые объекты и правильно распознавать значение.

Железные дороги, шоссе и грунтовые дороги

Топографические символы для учащихся из категории «Инфраструктура» играют значительную роль. Прежде всего, это связано с тем, что различные обозначения дорог являются наиболее часто встречающимися топографическими символами на школьных картах. Крайне важно уметь отличать знак «железная дорога» от знака «шоссейная дорога».

Существует множество символов, обозначающих объекты, расположенные вдоль дорог – такие как станции, остановки, вокзалы и другие. Топографические символы также применяются для грунтовых дорог и лесных троп. Ученикам необходимо научиться различать различные типы дорог и магистралей, чтобы избежать трудностей при чтении карт местности.

Одним из самых распространённых символов в топографии являются «пешеходные тропы». Часто на уроках учащимся предлагается определить направление тропы и правильно описать её местоположение. Для успешного выполнения таких заданий школьникам крайне важно уметь распознавать знаки, обозначающие инфраструктуру.

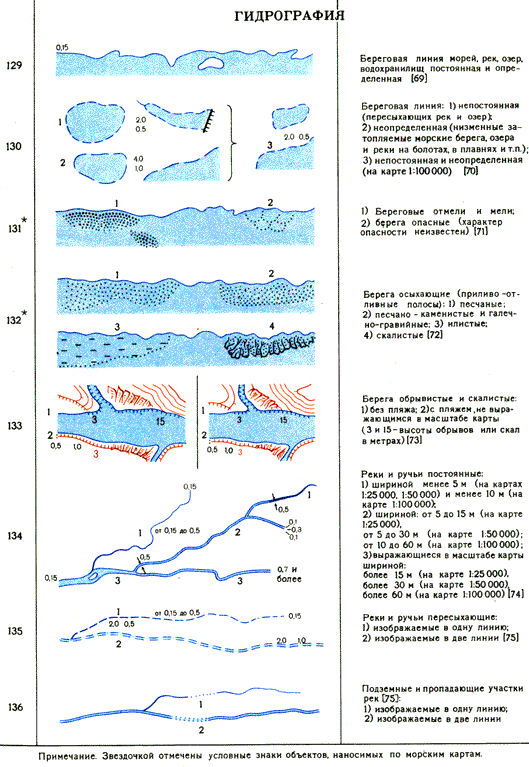

Реки, озера, каналы и прочее

Гидрография на планах местности занимает отдельное значение. Количество гидрографических знаков очень велико. Только один знак «приливно-отливная полоса» имеет 3 разновидности и, естественно, каждая полоса изображается по-разному.

Все гидрографические знаки обозначаются голубым цветом.

Гидрографические знаки помогают охарактеризовать местность на карте. По обозначениям можно определить, насколько данная территория увлажнена, имеются ли достаточные водные ресурсы, подвержена или неподвержена местность затоплению в определённые сезоны.

Наиболее распространёнными знаками являются:

• «родник»;
• «река»;
• «ручей»;
• «болото»;
• «колодец»;
• «водопроводы».

Но к гидрографическим обозначениям также относятся и следующие знаки:

• «плотина»;
• «водопровод»;
• «пристань»;
• «причал»;
• «рифы»;
• «маяк»;
• «светящийся буй».

При создании топографического плана водных пространств часто используют обозначения «водоросли», «места скопления плавника», «приливно-отливные течения».

Приливы и отливы обозначаются тонкой стрелкой. Если стрелка не имеет «оперения» (насечек на конце), то она обозначает отлив. Если стрелка имеет насечки, то обозначает прилив и чем больше этих насечек, тем больше воды прибывает во время прилива.

Важными гидрографическими обозначениями являются изобаты. Изобаты – непрерывные линии, обозначающие определённую глубину в данном месте. По изобатам можно определить, насколько быстро изменяется глубина водоёма.

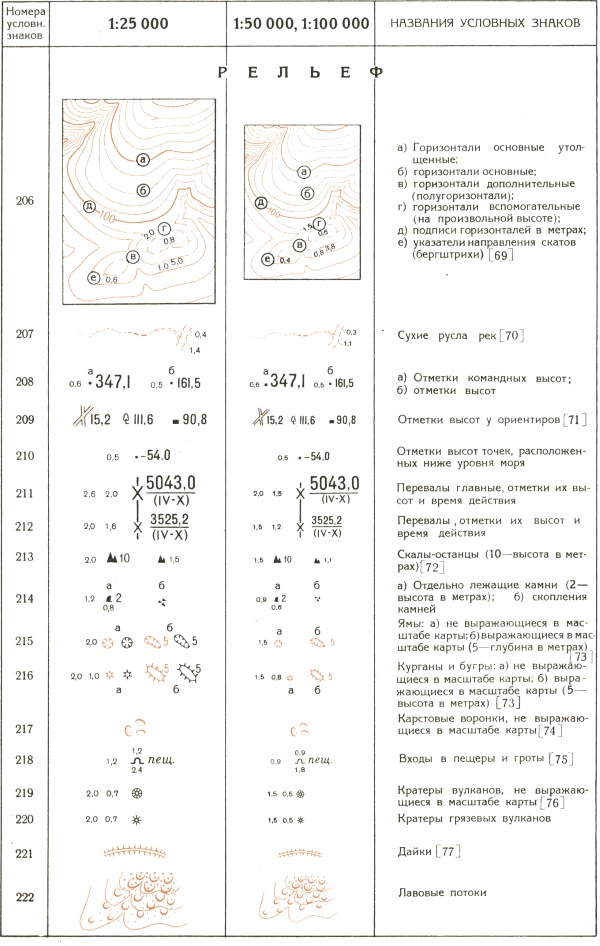

Рельеф местности

Основными рельефными отметками являются горизонтали, которые соединяют точки с одинаковой высотой – это изолинии. На этих изолиниях наносятся небольшие насечки.

По направлению этих насечек можно определить, изображена ли возвышенность или углубление. Для возвышенности насечки направлены вверх, а для углубления – вниз.

Знаки, обозначающие рельеф, выполнены в коричневом цвете. Вулканы и кратеры обозначаются черными звёздочками.

Грунты и флора

Растительный покров и грунты – неотъемлемые обозначения топографической карты, изображающей равнины или леса. Вид леса, произрастающего на данной территории, обозначают на красочном оттиске зелёного цвета.

Существует 2 знака: ель и лиственное дерево. Там, где хвойные леса, в обозначение ставят ель, тем где лиственные – дерево. При смешанном лесе оба знака помещаются рядом. Часто возле этих значков также помещают числовые показатели, которые указывают на плотность леса.

Грунтовые знаки, в основном, содержат информацию о преимущественном содержании песка, породы, гальки, солей, глины в данной местности. Также грунтовые знаки могут указывать на бугристость поверхности.

Топографические знаки, включённые в школьную программу, являются самыми распространёнными и наиболее необходимыми для чтения карт. По окончании изучения топографии, ученики должны знать простейшие рельефные и гидрографичсекие обозначения.

Оформление статьи: Натали Подольская

Видео про топографические знаки для школьников

Топографические символы для учащихся:

План местности, масштаб, окружающий мир, презентация для детей

Практические задания по работе с топографическими картами

Задание 1: Определение местоположения объектов

Для начала работы с топографическими картами важно научиться определять местоположение различных объектов. Возьмите топографическую карту вашего района и найдите на ней следующие объекты: река, гора, дорога и населённый пункт. Используя легенду карты, отметьте их на листе бумаги, указав их координаты. Это поможет вам лучше понять, как ориентироваться на карте и какие символы соответствуют определённым объектам.

Задание 2: Изучение высотных отметок

Следующим шагом будет изучение высотных отметок на карте. Найдите на карте изолинии (линии равных высот) и определите, какие участки местности являются возвышенными, а какие — низменными. Попробуйте нарисовать профиль местности, используя высотные отметки. Это задание поможет вам визуализировать рельеф и понять, как он влияет на окружающую среду.

Задание 3: Определение расстояний

Для практики в определении расстояний на карте используйте масштаб, указанный в легенде. Выберите два объекта на карте и измерьте расстояние между ними с помощью линейки. Затем переведите это расстояние в реальные километры, используя масштаб карты. Это задание поможет вам развить навыки работы с масштабом и научиться правильно интерпретировать расстояния.

Задание 4: Создание маршрута

Попробуйте спланировать маршрут от одного объекта к другому, используя топографическую карту. Учитывайте рельеф местности, наличие водоёмов и дорог. Запишите все точки, которые вы будете проходить, и отметьте их на карте. Это задание поможет вам развить навыки навигации и научиться учитывать различные факторы при планировании маршрута.

Задание 5: Анализ изменений местности

Если у вас есть доступ к старым топографическим картам вашего района, сравните их с современными. Обратите внимание на изменения в рельефе, наличие новых дорог или зданий. Запишите свои наблюдения и попробуйте объяснить, какие факторы могли повлиять на эти изменения. Это задание поможет вам понять, как человеческая деятельность и природные процессы влияют на ландшафт.

Задание 6: Использование цифровых карт

В современном мире цифровые карты становятся всё более популярными. Попробуйте использовать онлайн-карты, такие как Google Maps или Яндекс.Карты, для выполнения тех же заданий, что и с бумажными картами. Обратите внимание на дополнительные функции, такие как спутниковые снимки и возможность прокладывать маршруты. Это задание поможет вам освоить современные технологии и расширить свои навыки работы с картами.

Заключение

Работа с топографическими картами — это увлекательный и полезный процесс, который развивает пространственное мышление и навыки ориентирования. Выполняя предложенные задания, вы сможете лучше понять, как читать карты и использовать их в повседневной жизни. Не забывайте, что практика — ключ к успеху, и чем больше вы будете работать с картами, тем увереннее будете себя чувствовать в навигации.

Вопрос-ответ

Как называются знаки, используемые на плане местности?

Картографические условные знаки — система знаковых графических обозначений (знаков), применяемая для изображения на картах различных объектов и явлений, их качественных и количественных характеристик.

Какие условные обозначения используются на топографических картах?

Первые объекты, которые обычно замечаются на топографической карте, — это особенности местности, такие как растительность (зелёный), вода (синий) и густо застроенные районы (серый или красный). Многие объекты обозначены линиями, которые могут быть прямыми, изогнутыми, сплошными, штриховыми, пунктирными или в любой комбинации.

Какие условные знаки используются на картах?

По назначению и свойствам условные знаки планов и карт подразделяют на три вида: линейные, площадные и точечные. Линейные условные знаки — знаки, применяемые для изображения объектов линейного характера. Линейные знаки изображают реки, дороги, трубопроводы, линии электропередачи, границы.

Какие бывают топографические знаки?

Различают четыре типа условных знаков: контурные или площадные, линейные, внемасштабные и пояснительные подписи.

Советы

СОВЕТ №1

Изучайте топографические знаки в игровой форме. Используйте карточки с изображениями знаков и их значениями, чтобы сделать процесс обучения более увлекательным. Это поможет запомнить информацию быстрее и легче.

СОВЕТ №2

Практикуйтесь на местности. После изучения знаков на карте, отправляйтесь на прогулку в парк или лес и попробуйте найти соответствующие объекты в реальной жизни. Это поможет закрепить знания и развить навыки ориентирования.

СОВЕТ №3

Создайте собственную карту. Попробуйте нарисовать карту своего района, используя топографические знаки. Это не только поможет вам лучше понять их значение, но и развить творческие навыки и пространственное мышление.

СОВЕТ №4

Обсуждайте изученные знаки с друзьями или одноклассниками. Совместное обсуждение и обмен знаниями помогут вам лучше усвоить материал и выявить возможные пробелы в понимании.
